工业除尘之拐角冷却塔喷嘴
导读: 工业除尘喷嘴有许多不同的种类,今天博美介绍的是工业除尘之拐角冷却塔喷嘴.冷却塔喷嘴需要水压较低,可产生空心锥形的喷雾模式.应用范围广泛,盐溶液喷雾,化学品处理,粉尘控制,喷淋池和冷却塔的蒸发冷却等工业领域都能发挥大大的工业用途.
博美出厂工业冷却塔喷嘴产品介绍:
冷却塔喷嘴就是拐角喷嘴,其优点是:需要的水压较低、耐腐蚀、使用寿命长、强度高、环保布水均匀等等。 冷却塔喷嘴的特点是可产生空心锥形的喷雾模式,在矿山应用中用来向干燥的空气中喷洒被污染的水效果很好。冷却塔喷嘴能在大范围的流率和压力下产生分布均匀,液滴大小为小到中等的喷雾。 |
冷却塔喷嘴应用:
●盐溶液喷雾
●化学品处理
●粉尘控制
●喷淋池和冷却塔的蒸发冷却
●气体洗涤、清洗和冷却;
●金属处理
●产品脱脂
●水充气
●水冷却

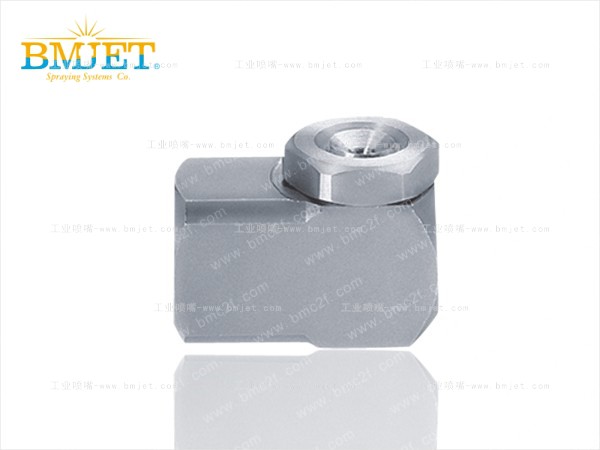

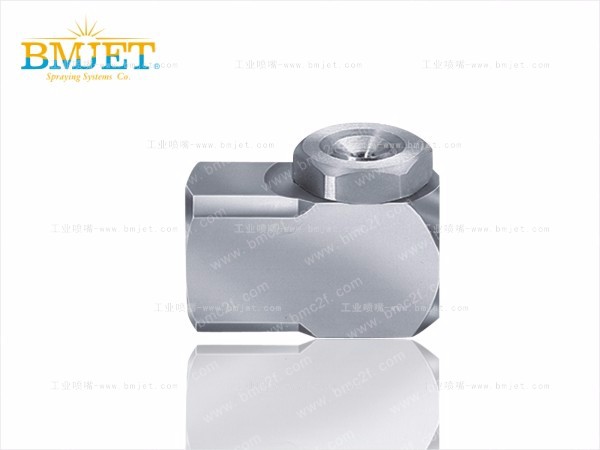

博美出厂的冷却塔除尘喷嘴设计与喷嘴喷雾效果展示:
博美出厂的冷却塔除尘喷嘴优点:
●冷却塔喷嘴分布均匀,压力和流量适用范围广。 ●在较低压力下也能对液体进行优质地雾化,能够快速传递热量和产生良好的气载液滴撞击效果。 ●冷却塔喷嘴斜坡式底部设计缓解了液槽中涡流的钻磨效果。 ●与其他工业除尘喷嘴相比在相同流量和压力下能够达到更好的雾化效果。 ●进口金属材料在71℃(160℉)温度以下具有出色的抗腐蚀性;能够精确的控制液体涡流,延长了使用寿命 ●大型、无障碍的液流通道尽可能减少了堵塞。 ●空心锥形喷雾,形成环形的打击区域。 |
博美出厂的工业冷却塔除尘喷嘴性能数据:
接口 | 喷嘴 | 流量 | 标称接口直径(mm) | 标称喷孔直径(mm) | 流量 | 喷射 | |||||||||||||
尺寸(in.) | 型号 | 大小 | (l/min)* | 角度 | |||||||||||||||
(º) | |||||||||||||||||||
A | AX | B | BX | 0.2 | 0.4 | 0.7 | 1 | 1.5 | 2 | 3 | 4 | 6 | 0.7 | 1.5 | 6 | ||||
1/8 | ● | ● | ● | ● | 0.5 | 0.79 | 1.2 | – | – | 0.19 | 0.23 | 0.28 | 0.32 | 0.39 | 0.46 | 0.56 | – | 58 | 69 |
● | ● | ● | ● | 1 | 1.6 | 1.6 | – | – | 0.38 | 0.46 | 0.56 | 0.64 | 0.79 | 0.91 | 1.1 | – | 64 | 76 | |
● | ● | ● | ● | 2 | 2 | 2 | – | 0.58 | 0.76 | 0.91 | 1.1 | 1.3 | 1.6 | 1.8 | 2.2 | 52 | 61 | 69 | |
● | ● | ● | ● | 3 | 2.4 | 2.4 | – | 0.86 | 1.1 | 1.4 | 1.7 | 1.9 | 2.4 | 2.7 | 3.4 | 52 | 64 | 77 | |
● | ● | ● | ● | 5 | 3.2 | 3.2 | 1 | 1.4 | 1.9 | 2.3 | 2.8 | 3.2 | 3.9 | 4.6 | 5.6 | 56 | 67 | 76 | |
● | ● | ● | ● | 8 | 4 | 4 | 1.6 | 2.3 | 3.1 | 3.6 | 4.5 | 5.2 | 6.3 | 7.3 | 8.9 | 56 | 65 | 70 | |
● | ● | ● | ● | 10 | 4.4 | 4.4 | 2 | 2.9 | 3.8 | 4.6 | 5.6 | 6.4 | 7.9 | 9.1 | 11.2 | 55 | 65 | 72 | |
1/4 | ● | ● | ● | ● | 1 | 1.6 | 1.6 | – | – | 0.38 | 0.46 | 0.56 | 0.64 | 0.79 | 0.91 | 1.1 | – | 53 | 67 |
● | ● | ● | ● | 2 | 2 | 2 | – | – | 0.76 | 0.91 | 1.1 | 1.3 | 1.6 | 1.8 | 2.2 | – | 62 | 71 | |
● | ● | ● | ● | 3 | 2.4 | 2.4 | – | 0.86 | 1.1 | 1.4 | 1.7 | 1.9 | 2.4 | 2.7 | 3.4 | 51 | 65 | 78 | |
● | ● | ● | ● | 5 | 3.6 | 3.6 | 1 | 1.4 | 1.9 | 2.3 | 2.8 | 3.2 | 3.9 | 4.6 | 5.6 | 63 | 73 | 79 | |
● | ● | ● | ● | 8 | 4 | 4 | 1.6 | 2.3 | 3.1 | 3.6 | 4.5 | 5.2 | 6.3 | 7.3 | 8.9 | 61 | 69 | 73 | |
● | ● | ● | ● | 10 | 4.8 | 4.4 | 2 | 2.9 | 3.8 | 4.6 | 5.6 | 6.4 | 7.9 | 9.1 | 11.2 | 63 | 70 | 74 | |
● | ● | ● | ● | 15 | 5.9 | 5.2 | 3.1 | 4.3 | 5.7 | 6.8 | 8.4 | 9.7 | 11.8 | 13.7 | 16.8 | 63 | 71 | 72 | |
3/8 | ● | ● | ● | ● | 5 | 3.6 | 3.2 | 1 | 1.4 | 1.9 | 2.3 | 2.8 | 3.2 | 3.9 | 4.6 | 5.6 | 64 | 73 | 79 |
● | ● | ● | ● | 8 | 4.4 | 4 | 1.6 | 2.3 | 3.1 | 3.6 | 4.5 | 5.2 | 6.3 | 7.3 | 8.9 | 62 | 70 | 74 | |
● | ● | ● | ● | 10 | 5.2 | 4.4 | 2 | 2.9 | 3.8 | 4.6 | 5.6 | 6.4 | 7.9 | 9.1 | 11.2 | 64 | 72 | 75 | |
● | ● | ● | ● | 15 | 5.9 | 5.6 | 3.1 | 4.3 | 5.7 | 6.8 | 8.4 | 9.7 | 11.8 | 13.7 | 16.8 | 64 | 72 | 74 | |
● | ● | ● | ● | 20 | 7.1 | 6.4 | 4.1 | 5.8 | 7.6 | 9.1 | 11.2 | 12.9 | 15.8 | 18.2 | 22 | 63 | 70 | 74 | |
● | ● | ● | ● | 25 | 7.5 | 7.5 | 5.1 | 7.2 | 9.5 | 11.4 | 14 | 16.1 | 19.7 | 23 | 28 | 63 | 70 | 74 | |
● | ● | ● | ● | 30 | 8.3 | 7.9 | 6.1 | 8.6 | 11.4 | 13.7 | 16.8 | 19.3 | 24 | 27 | 34 | 63 | 70 | 74 | |
● | ● | 15-30 | 5.9 | 7.9 | 4.7 | 6.6 | 8.7 | 10.5 | 12.8 | 14.8 | 18.2 | 21 | 26 | 40 | 50 | 54 | |||
● | ● | 25-30 | 7.5 | 7.9 | 5.7 | 8.1 | 10.7 | 12.8 | 15.6 | 18 | 22 | 26 | 31 | 40 | 47 | 51 | |||
● | ● | 50-50 | 8.7 | 9.5 | 10.2 | 14.4 | 19.1 | 23 | 28 | 32 | 39 | 46 | 56 | 40 | 47 | 50 | |||
● | ● | 50-50 | 8.7 | 9.5 | 10.2 | 14.4 | 19.1 | 23 | 28 | 32 | 39 | 46 | 56 | 72 | 76 | 78 | |||
1/2 | ● | ● | ● | ● | 25 | 9.5 | 6.4 | 5.1 | 7.2 | 9.5 | 11.4 | 14 | 16.1 | 19.7 | 23 | 28 | 63 | 66 | 71 |
● | ● | ● | ● | 30 | 9.5 | 7.5 | 6.1 | 8.6 | 11.4 | 13.7 | 16.8 | 19.3 | 24 | 27 | 34 | 67 | 71 | 75 | |
● | ● | ● | ● | 40 | 9.5 | 9.1 | 8.2 | 11.5 | 15.3 | 18.2 | 22 | 26 | 32 | 36 | 45 | 72 | 76 | 78 | |
● | ● | ● | ● | 50 | 9.5 | 11.1 | 10.2 | 14.4 | 19.1 | 23 | 28 | 32 | 39 | 46 | 56 | 74 | 79 | 82 | |
● | ● | ● | ● | 60 | 9.5 | 13.1 | 12.2 | 17.3 | 23 | 27 | 34 | 39 | 47 | 55 | 67 | 77 | 82 | 86 | |
3/4 | ● | ● | ● | ● | 40 | 12.7 | 7.9 | 8.2 | 11.5 | 15.3 | 18.2 | 22 | 26 | 32 | 36 | 45 | 70 | 73 | 74 |
● | ● | ● | ● | 50 | 12.7 | 9.5 | 10.2 | 14.4 | 19.1 | 23 | 28 | 32 | 39 | 46 | 56 | 72 | 75 | 77 | |
● | ● | ● | ● | 60 | 12.7 | 11.1 | 12.2 | 17.3 | 23 | 27 | 34 | 39 | 47 | 55 | 67 | 74 | 76 | 79 | |
● | ● | ● | ● | 70 | 12.7 | 12.7 | 14.3 | 20 | 27 | 32 | 39 | 45 | 55 | 64 | 78 | 76 | 79 | 83 | |
● | ● | ● | ● | 80 | 12.7 | 14.3 | 16.3 | 23 | 31 | 36 | 45 | 52 | 63 | 73 | 89 | 78 | 82 | 84 | |
● | ● | ● | ● | 90 | 12.7 | 14.7 | 18.3 | 26 | 34 | 41 | 50 | 58 | 71 | 82 | 101 | 81 | 84 | 84 | |
● | ● | ● | ● | 100 | 12.7 | 15.9 | 20 | 29 | 38 | 46 | 56 | 64 | 79 | 91 | 112 | 83 | 86 | 86 | |
● | ● | ● | ● | 110 | 12.7 | 17.1 | 22 | 32 | 42 | 50 | 61 | 71 | 87 | 100 | 123 | 85 | 88 | 88 | |
● | ● | ● | ● | 120 | 12.7 | 18.3 | 24 | 35 | 46 | 55 | 67 | 77 | 95 | 109 | 134 | 87 | 90 | 90 |
